Jenis-Jenis Protokol Routing

Nama: Filzah Apritasari
Nim  : 10.41010.0224

Classful Routing Protocol adalah : penerapan subnet secara penuh atau default. /24,/16,/8 artinya penggunaan kelas full dikonsep ini. Classful routing protocols juga ialah suatu protocol dimana protokol ini tidak ‘membawa’ routing mask information ketika update routing atau routing advertisements. Ia hanya membawa informasi ip-address saja, dan menggunakan informasi default mask sebagai mask-nya.

Yang Termasuk Kedalam Classfull Routing:

RIP V1: menggunakan classful routing. Pembaruan routing periodik tidak membawa subnet informasi, dukungan kurang untuk subnet mask panjang variabel (VLSM). Keterbatasan ini tidak memungkinkan untuk memiliki ukuran yang berbeda subnet yang sama dalam kelas jaringan . Dengan kata lain, semua subnet dalam jaringan kelas harus memiliki ukuran yang sama. Juga tidak ada dukungan untuk otentikasi router, membuat RIP rentan terhadap berbagai versi RIP attacks.RIP versi 1 hanya ada jumlah hop 16 (0-15). Jika ada lebih dari 16 hop antara dua router itu gagal untuk mengirim paket data ke alamat tujuan.

Interior Gateway Routing Protocol (IGRP)

IGRP (Interior Gateway Routing Protocol) adalah juga protocol distance vector yang diciptakan oleh perusahaan Cisco untuk mengatasi kekurangan RIP. Jumlah hop maksimum menjadi 255 dan sebagai metric, IGRP menggunakan bandwidth, MTU, delay dan load. IGRP adalah protocol routing yang menggunakan Autonomous System (AS) yang dapat menentukan routing berdasarkan system, interior atau exterior. Administrative distance untuk IGRP adalah 100.

Classfull merupakan metode pembagian IP address berdasarkan kelas dimana IP address ( yang berjumlah sekitar 4 milyar ) dibagi kedalam lima kelas yakni:

Address kelasA
1 bit pertama IP Address-nya“0”
Address kelas B
2 bit pertama IP Address-nya“10”
Address kelas C
3 bit pertama IP Address-nya“110”
Address kelas D
4 bit pertama IP Address-nya“1110”
Address kelas E
4 bit pertama IP Address-nya“1111”
Kelemahan dari classful routing protocols ialah tak dapat men-suport VLSM.

Classless Routing Protocol artinya: kita dapat mengunakan semua subnet yang dapat digunakan maksudnya kita dapat menggunakan metode VLSM pada penerapannya.

Yang Termasuk Kedalam ClassLess Routing:
RIP V2: Karena kekurangan dari spesifikasi asli RIP, maka RIP versi 2 (RIPv2) di ciptakan,kemampuan yang di miliki untuk membawa informasi subnet, sehingga mendukung classless inter-domain routing(CIDR ). Untuk menjaga kompatibilitas ke belakang, jumlah hop limit 15 tetap. RIPv2 memiliki fasilitas untuk sepenuhnya interoperate dengan spesifikasi awal jika semua protokol bidang Harus Zero dalam pesan RIPv1 yang benar ditentukan. Selain itu, fitur beralih kompatibilitas berbutir interoperabilitas memungkinkan penyesuaian saja. Dalam upaya untuk menghindari beban yang tidak perlu di host yang tidak berpartisipasi dalam routing, multicastRIPv2 tabel routing seluruh untuk semua router berdekatan di alamat 224.0.0.9, sebagai lawan RIPv1 yang menggunakan siaran.Pengalamatan unicast masih diperbolehkan untuk aplikasi khusus.

EIGRP (Enhanced Interior Gateway Routing Protocol): Enhanced Interior Gateway routing Protocol (EIGRP) adalah Cisco propretary routing protokol longgar berdasarkan asal IGRP. EIGRP adalah lanjutan jarak vektor-routing protokol, dengan optimasi untuk meminimalkan routing ketidakstabilan yang terjadi setelah perubahan topologi,serta penggunaan dan pengolahan daya bandwidth di router. EIGRP router yang mendukung secara otomatis akan mendistribusikan informasi rute ke tetangga IGRP dengan mengubah metrik EIGRP 32 bit ke 24 bit IGRP metrik. IGRP menggunakan formula dasar yang sama untuk menghitung metrik keseluruhan, perbedaannya adalah bahwa dalam IGRP, formula tidak mengandung faktor skala dari 256. Bahkan, faktor skala ini diperkenalkan sebagai alat sederhana untuk memfasilitasi mundur compatility antara EIGRP dan IGRP: Dalam IGRP, secara keseluruhan metrik adalah nilai 24-bit sedangkan EIGRP menggunakan nilai 32-bit untuk mengekspresikan metrik ini.EIGRP juga mengelola jumlah hop untuk setiap rute, namun hop tidak digunakan dalam perhitungan metrik. Hanya diverifikasi terhadap maksimum yang telah ditetapkan pada EIGRP router (secara default diatur ke 100 dan dapat diubah ke nilai antara 1 dan 255). Rute memiliki jumlah hop maksimum lebih tinggi daripada akan diiklankan sebagai dijangkau oleh router EIGRP.EIGRP mampu menangani classless inter-domain routing (CIDR), yang memungkinkan penggunaan variabel-length subnet mask-salah satu keuntungan utama protokol di atas pendahulunya. Kelemahan utamanya adalah bahwa hal itu hanya berjalan pada peralatan Cisco, yang dapat menyebabkan suatu organisasi yang terkunci terdalam untuk vendor ini.

Border Gateway Protocol (BGP)

Border Gateway Protocol (BGP) adalah sebuah sistem antar autonomous routing protocol. Sistem autonomous adalah sebuah jaringan atau kelompok jaringan di bawah administrasi umum dan dengan kebijakan routing umum. BGP digunakan untuk pertukaran informasi routing untuk Internet dan merupakan protokol yang digunakan antar penyedia layanan Internet (ISP). Pelanggan jaringan, seperti perguruan tinggi dan perusahaan, biasanya menggunakan sebuah Interior Gateway Protocol (IGP) seperti RIP atau OSPF untuk pertukaran informasi routing dalam jaringan mereka. Pelanggan menyambung ke ISP, dan ISP menggunakan BGP untuk bertukar pelanggan dan rute ISP . Ketika BGP digunakan antar Autonom System (AS), protokol ini disebut sebagai External BGP (EBGP). Jika penyedia layanan menggunakan BGP untuk bertukar rute dalam suatu AS, maka protokol disebut sebagai Interior BGP (IBGP).

KELEBIHAN DAN KEKURANGAN DARI MASING-MASING PROTOKOL

RIP

Kelebihan

1.       Menggunakan metode Triggered Update.

2.   Memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing. Jika terjadi perubahan pada jaringan, sementara timer belum habis, router tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut (triggered update).

3.    Mengatur routing menggunakan RIP tidak rumit dan memberikan hasil yang cukup dapat diterima, terlebih jika jarang terjadi kegagalan link jaringan.

Kekurangan

1.       Jumlah host Terbatas

2.       RIP tidak memiliki informasi tentang subnet setiap route.

3.       RIP tidak mendukung Variable Length Subnet Masking (VLSM).

4.     Ketika pertama kali dijalankan hanya mengetahui cara routing ke dirinya sendiri (informasi lokal) dan tidak mengetahui topologi jaringan tempatnya berada

5.      Untuk jaringan yang besar dan kompleks, RIP mungkin tidak cukup. Dalam kondisi demikian, penghitungan routing dalam RIP sering membutuhkan waktu yang lama, dan menyebabkan terjadinya routing loop
.

Interior Gateway Routing Protocol (IGRP)

Kelebihan: Support = 255 hop count

Kekurangan: Jumlah Host terbatas

Enhanced Interior Gateway Routing Protocol (EIGRP)

Kelebihan:

1.       Melakukan konvergensi secara tepat ketika menghindari loop.

2.       Memerlukan lebih sedikit memori dan proses

3.       Memerlukan fitur loopavoidance

Kekurangan: Hanya untuk Router Cisco

Border Gateway Protocol (BGP)
Kelebihan: Sangat sederhana dalam instalasi

Kekurangan: Sangat terbatas dalam mempergunakan topologi

OSI 7 Layer Pada Jaringan

Nama : Filzah Apritasari
NIM   : 10.41010.0224
Kelas  : M2


Pengantar Model Open Systems Interconnection(OSI)

Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.

Model Layer OSI

• Terdapat 7 layer pada model OSI. Setiap layer bertanggung jawab secara khusus pada proses komunikasi data. Misal, satu layer bertanggung jawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggung jawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.

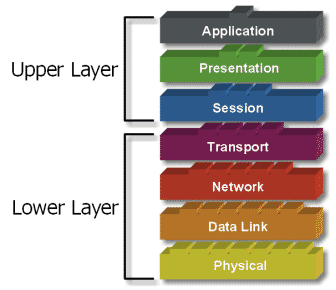

Model Layer OSI Dibagi Dalam Dua Group:

q  Upper layer

fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer.

q  Lower layer

Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada lower layer. Lower layer adalah intisari komunikasi data melalui jaringan aktual.

Open Dalam OSI

“Open” dalam OSI untuk menyatakan model jaringan yang melakukan interkoneksi tanpa memandang perangkat keras/hardware yang digunakan, sepanjang software komunikasi sesuai dengan standart. Hal ini secara tidak langsung menimbulkan modularity (dapat dibongkar pasang).

Modularity

“Modularity” mengacu pada pertukaran protokol di level tertentu tanpa mempengaruhi atau merusak hubungan atau fungsi dari level lainnya. Dalam sebuah layer, protokol saling dipertukarkan, dan memungkinkan komunikasi terus berlangsung. Pertukaran ini berlangsung didasarkan pada perangkat keras “hardware” dari vendor yang berbeda dan bermacam-macam alasan atau keinginan yang berbeda.

7 Layer OSI

q  Application

q  Presentation

q  Session

q  Transport

q  Network

q  Data Link

q  Physical

Apa yang dilakukan oleh 7 layer OSI ?

Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.

Model OSI

q  Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.

q  Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.

Application Layer:

Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.

Presentation Layer:

Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.

SessionLayer:

Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.

TransportLayer:
Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).

NetworkLayer:
Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.

DataLinkLayer:

Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.

Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.
